Análise das avarias das correias trapezoidais
Existem avisos óbvios, como uma transmissão ruidosa, vibrações anormais e calor (sobreaquecimento dos rolamentos).
Uma correia a chiar ou a assobiar não é normal, deve haver fricção. Uma correia quente é outro sinal de problemas.
Verificar se a correia apresenta um desgaste excecional ou anormal (desgaste na parte de trás, desgaste nos flancos, base fissurada, exterior da correia endurecido, etc.). Verificar se o problema não está ligado a outros componentes da transmissão: polias, veios dobrados ou danificados, cárter danificado.
Causa de deterioração ou de rutura prematura da correia
ESTADO
DIAGNÓSTICO
TIPS

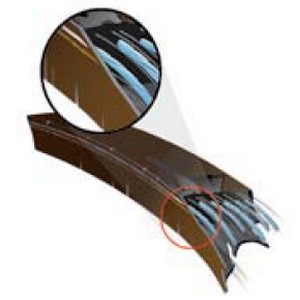

Correia partida
- Capacidade de transmissão insuficiente
- As forças da correia sobre a transmissão
- Objeto estranho na transmissão
- Choque forte
- Recalcular com o software Design Flex® Pro™.
- Utilizar o dispositivo de regulação durante a montagem
- Proteger a transmissão com uma caixa adequada
- Prever os choques no cálculo
A(s) correia(s) não transmite(m) a carga (escorrega(m)), sem razão aparente
- Capacidade de transmissão insuficiente
- Cabos de tração danificados
- Ranhuras das polias danificadas
- Variação da distância entre centros
- Recalcular utilizando o software Design Flex® Pro™.
- Instalar corretamente
- Avaliar o desgaste e substituir os componentes defeituosos
- Verificar se a distância entre centros se altera durante o funcionamento.

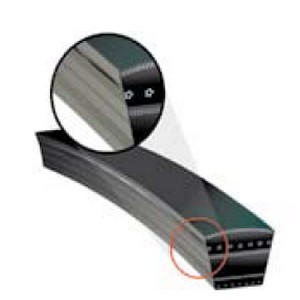

Paredes laterais danificadas
- Desalinhamento das polias
- Cabos de tração danificados
- Verificar e modificar o alinhamento.
- Seguir o procedimento de montagem.
Separação das diferentes camadas da correia
- Polias demasiado pequenas
- Polia exterior demasiado pequena
- Verificar o cálculo da transmissão e substituir por polias maiores
- Aumentar o diâmetro da polia exterior
Desgaste anormal da correia
STATUS
DIAGNÓSTICO
TIPS

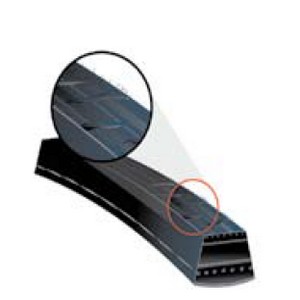

Desgaste traseiro
1. Atrito contra a carcaça
2. Mau funcionamento dos rolos
1. Substituir ou reparar o invólucro
2. Substituir o rolo
Desgaste na parte superior dos flancos
1. Combinação incorrecta correia/polia (correia demasiado pequena para a ranhura)
1. Utilizar a combinação correta correia/polia

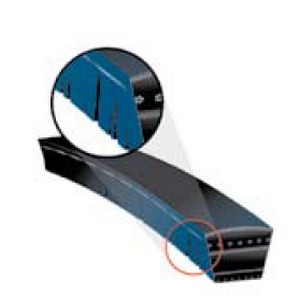

Desgaste da parede lateral
1. Patinagem
2. Desalinhamento
3. Desgaste da polia
4. Correia inadequada
1. Voltar a esticar até o deslizamento parar
2. Alinhar as polias
3. Substituir as polias
4. Utilizar a correia do tamanho correto
Desgaste de base
1. A correia toca no fundo da ranhura
2. Desgaste da polia
3. Objeto estranho nas polias
1. Utilizar a combinação correta correia/polia
2. Substituir as polias
3. Limpar as polias

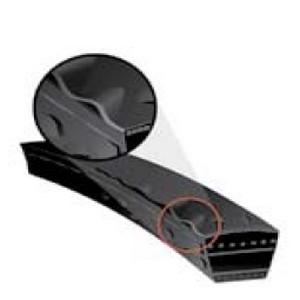

Base fissurada
1. Diâmetro insuficiente da polia
2. Deslizamento
3. Rolo exterior demasiado pequeno
4. Armazenamento inadequado
1. Utilizar polias de maior diâmetro
2. Voltar a esticar até o deslizamento parar
3. Aumentar o diâmetro do rolo exterior
4. Não enrolar, dobrar ou torcer a correia. Evitar o calor e a luz solar

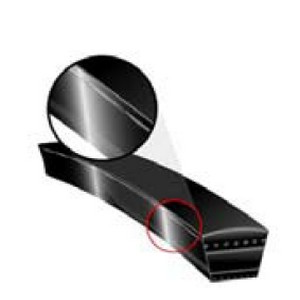

Base ou paredes laterais queimadas ou endurecidas
1. Patinagem
2. Desgaste das polias
3. Capacidade de transmissão insuficiente
4. Variação da distância ao centro
1. Voltar a esticar até o deslizamento parar
2. Substituir as polias
3. Volte a calcular utilizando o software Design Flex® Pro™.
4. Verificar se a distância central se altera durante o funcionamento
Ruído e vibrações invulgares
STATUS
DIAGNÓSTICO
TIPS
Guinchar ou assobiar
1. Patinagem
2. Objeto estranho na transmissão
1. Re-tensionar a transmissão
2. Limpar a correia e as polias
Acionamento
1. Tensão insuficiente
2. Correias de diferentes origens
3. Desalinhamento
1. Re-tensionar a transmissão
2. Substituir por um conjunto de correias adequadas
3. Alinhar as polias para distribuir uniformemente a tensão por todas as correias
Atrito
1. Contacto com a caixa
1. Reparação, substituição ou conceção de uma nova caixa
Ranger
1. Rolamentos danificados
1. Substituição, alinhamento e lubrificação dos rolamentos
Transmissão demasiado ruidosa
1. Correia mal adaptada
2. Desgaste da polia
3. Objeto estranho na transmissão
1. Utilizar a dimensão correta da correia. Utilizar o perfil correto dos dentes para as correias sincronizadoras.
2. Substituir as polias
3. Limpe as polias e coloque uma caixa. Remover a ferrugem, a tinta ou a sujidade das ranhuras.
Correias de salto
1. Tensão insuficiente
2. Correias de diferentes origens
3. Desalinhamento das polias
1. Re-tensionar a transmissão
2. Substituir por um conjunto de correias
3. Alinhar as polias
Vibração excessiva da transmissão
1. Correia mal adaptada
2. Má conceção
3. Polia excêntrica
4. Folga nos componentes da transmissão
1. Utilizar o tamanho correto da correia
2. Verificar a estrutura da transmissão e a resistência dos rolamentos e dos suportes.
3. Substituir a polia emparelhada
4. Verificar a estabilidade, a capacidade de carga, a instalação e a manutenção dos componentes da transmissão (cárteres, suportes do motor, suportes do motor, cubos, veios, rolamentos, etc.).
Problemas de transmissão múltipla
STATUS
DIAGNÓSTICO
TIPS

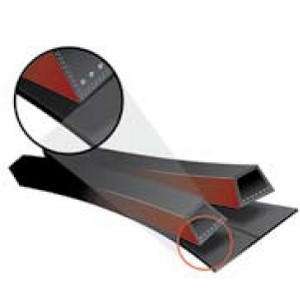

Separação da correia de ligação
1. Desgaste das polias
2. Distância incorrecta entre as ranhuras
1. Substituir as polias
2. Utilizar polias múltiplas standard

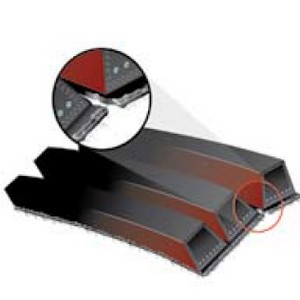

Dorso da correia de ligação desgastado, gasto ou danificado
1. Contacto com a caixa
2. Polia exterior defeituosa ou danificada
1. Verificar o invólucro
2. Reparar ou substituir o rolo exterior
A Powerband® salta para fora da transmissão
1. Objeto estranho na transmissão
1. Limpar as polias. Utilizar correias simples para evitar a acumulação de sujidade nas ranhuras.

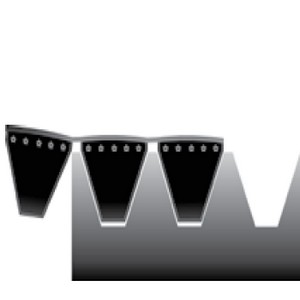

Um ou mais fios saem das polias
1. Desalinhamento
2. Tensão insuficiente
1. Alinhar a transmissão
2. Voltar a tensionar a transmissão
