Rolos cónicos
Para evitar o deslizamento da correia plana, pelo menos uma polia deve ter uma secção cónica.
Em geral, as polias disponíveis são cónicas em conformidade com a norma ISO 22. Quanto maior for o ângulo de contacto, melhor será o efeito de orientação da correia transportadora.
Na prática, com base no comprimento total do tambor, a conceção típica de um rolo cónico é de três partes iguais (cónico / cilíndrico / cónico).
Largura da polia
A largura da polia deve ser, pelo menos, 1,05 a 1,1 vezes superior à da correia transportadora. Em princípio, recomendamos que metade da largura da correia transportadora corresponda à parte cónica dos rolos.
Superfície dos rolos
Uma superfície de direção limpa e lisa melhora a eficiência e a durabilidade das correias transportadoras.
A superfície de trabalho da polia móvel não deve ser demasiado lisa nem demasiado rugosa (a superfície não deve estar enrugada!), pois isso pode provocar um desgaste excessivo da correia transportadora, ruído e avaria prematura da correia.
Recomenda-se uma superfície de trabalho com uma rugosidade Ra = 1,6μ-3,2μ-6,3μ.

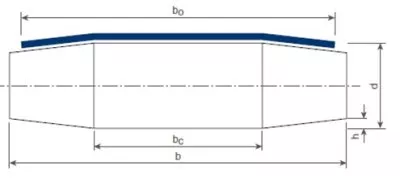

Comprimento da zona cilíndrica bc
bc = bo / 2
Largura da polia b
b = bo x 1,1
Arco de cone h
h = (d + 100) / 450 mm
