Courroie dentée en polyuréthane par TANALS

Courroies dentées polyuréthanes linéaires standards

Les courroies dentées linéaires conçues pour le transport de charges sont disponibles dans différents pas. Fabriquées en métrage, elles peuvent être soudées à la longueur souhaitée en préservant une résistance mécanique de 90%. Pour des applications très exigeantes elles peuvent également être réalisées à la longueur sans jonction (courroie Flex).

Pour ce type de produits Tanals est "Fabricator" Gates. Nous sommes l'unique "Fabricator" en France et donc complètement habilité à calculer, préconiser et transformer ces courroies.

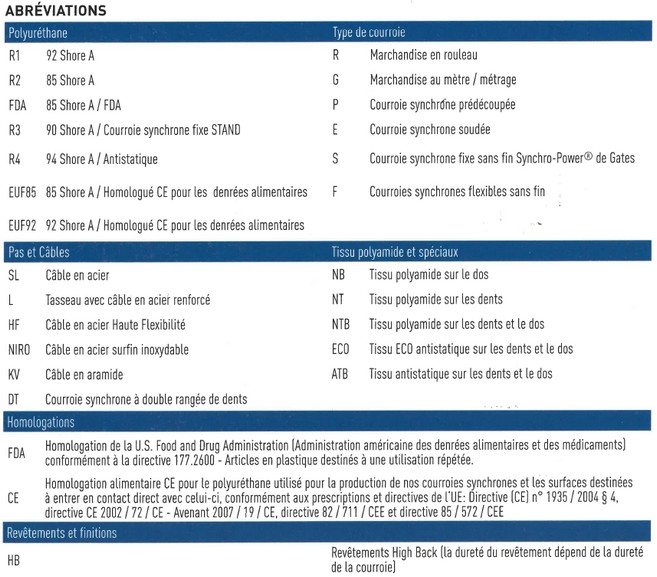

Les courroies existent en PU alimentaire FDA/USDA, avec câbles kevlar®, acier ou inox, ainsi qu'en version avec tissé polyamide sur les dents et/ou sur le dos. Il existe également les versions antistatiques (ATB), haute flexibilité (HF) et fortes charges (L).

Sur ces courroies nous pouvons poser différents types de revêtements, des profils de guidage, et des tasseaux, nous pouvons également les perforer ou les usiner.

Hauteur

Pas en pouces

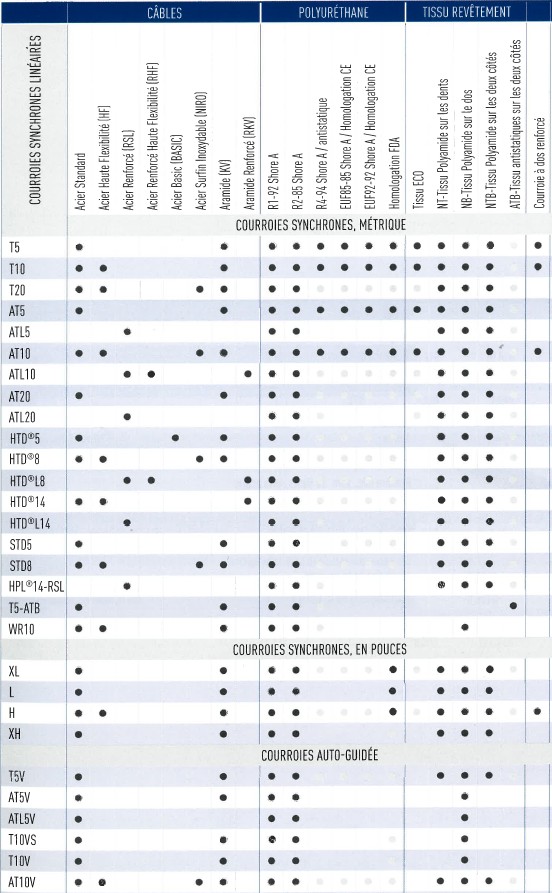

PAS : XL- L- H- XH

Le profil trapézoïdal classique est le design original de denture des courroies dentées. Ce profil peut être employé dans les applications de transport et de transmission de puissance. La largeur des dents assure une bonne portée sur sole de glisse. Ce profil correspond aux applications peu exigeantes.

L - PAS de 9,525 mm

courroie-dentee-PU-L

XL - PAS de 5,08 mm

courroie-dentee-PU-XL

H - PAS de 12,7 mm

Courroie dentée PU H

XH - PAS de 22,225 mm

Courroie dentée PU XH
Hauteur

Profil T

PAS : T5- T10- T20

Ce profil trapézoïdal, ici en pas métrique, est le design original des courroies dentées.
Il est employé habituellement pour des applications de transport et de transmission de puissance. Par rapport au profil des pas en pouces, la dent est plus haute ce qui réduit le risque de saut de dent mais le jeu est légèrement supérieur.
Ce profil correspond aux applications peu exigeantes.

T5 - 5mm

Courroie synchrone T5

T10 - 10mm

Courroie synchrone T10

T20 - 20mm

Courroie synchrone T20
Hauteur

Profil AT

PAS : AT5- AT10- AT20

Ce profil a été mis au point pour permettre une capacité de chargement supérieure, ainsi qu'un jeu réduit. Les dents sont plus rigides et font de ces courroies la solution idéale pour le positionnement linéaire et le contrôle du mouvement, mais peuvent requérir des poulies ayant un plus grand diamètre.

AT5

Courroie synchrone AT5

AT10

Courroie dentée PU AT10

AT20

Courroie dentée PU AT20
Hauteur

Profil STD

PAS :STD5- STD8

Ce profil garantit une meilleure répartition de la charge sur la dent, un jeu réduit, une réduction de l'usure et du bruit.
C'est un bon profil pour le positionnement linéaire et rotatif ainsi que pour la transmission de puissance à vitesse élevée.

STD5

Courroie dentée PU STD5

STD8

Courroie dentée PU STD8
Hauteur

Profil HTD

PAS : HTD5- HTD8- HTD14

Ce profil arrondi a été développé initialement pour la transmission de puissance. Il est excellent en positionnement linéaire et rotatif ainsi qu'en transmission de puissance.
Les dents plus hautes réduisent les risques de saut de dents par rapport aux profils trapézoïdaux mais ce profil est plus bruyant et plus sensible à l'usure.

HTD5

Courroie dentée PU HTD5

HTD8

Courroie dentée PU HTD8

HTD14

Courroie dentée PU HTD14
Hauteur



Hauteur
