Comment choisir sa courroie élastique ?

Guide rapide pour le calcul des courroies

Le tableau ci-dessous fournit des informations sur les paramètres les plus importants pour la conception des convoyeurs en fonction de l'épaisseur de la bande, de la qualité du matériau et de la précharge appliquée. En utilisant la formule et la courroie ci-dessous, la précharge, la charge par essieu et le poids maximum de transport peuvent être déterminés rapidement et facilement.

Force de prétension (N)

Valeur du tableau x largeur de la bande utilisée (mm)



Charge de l'axe (N)

Valeur tirée du tableau x largeur réelle de la bande utilisée (mm) / nombre d'axes (arbres)



Poids maximal de transport (kg)

Valeur du tableau x largeur de la bande utilisée (mm) x 0,05



Pour les modèles de courroies non répertoriés, vérifiez la valeur de k1% sur la fiche technique correspondante et utilisez la formule générale, en bas de page, pour déterminer les paramètres requis.

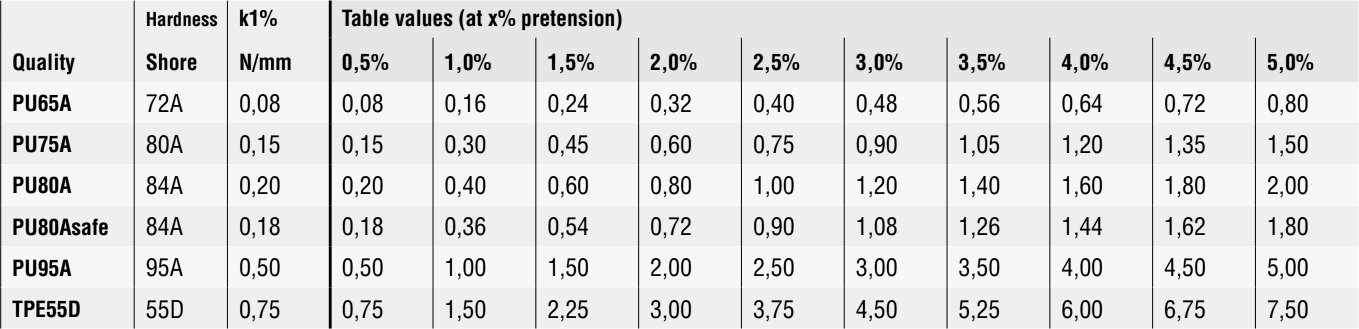

Epaisseur de la courroie (en mm) : 1.0

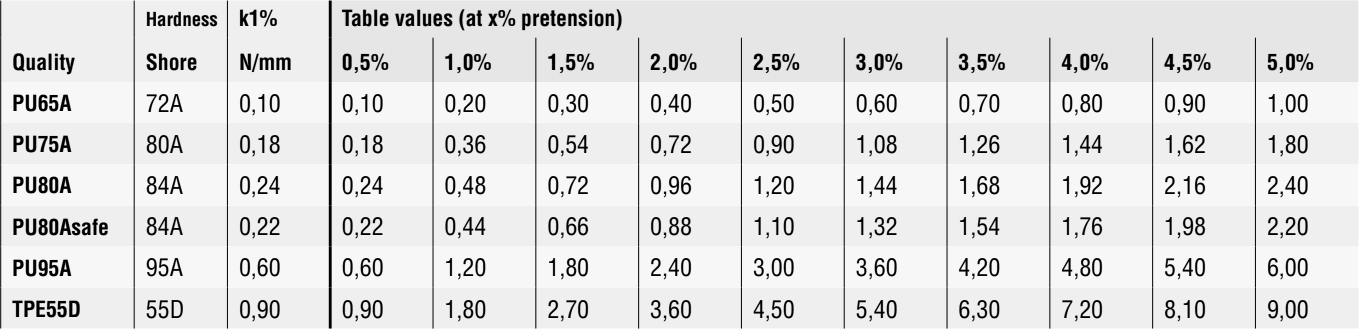

Epaisseur de la courroie (en mm) : 1.2



 Epaisseur de la courroie (en mm) : 1.6

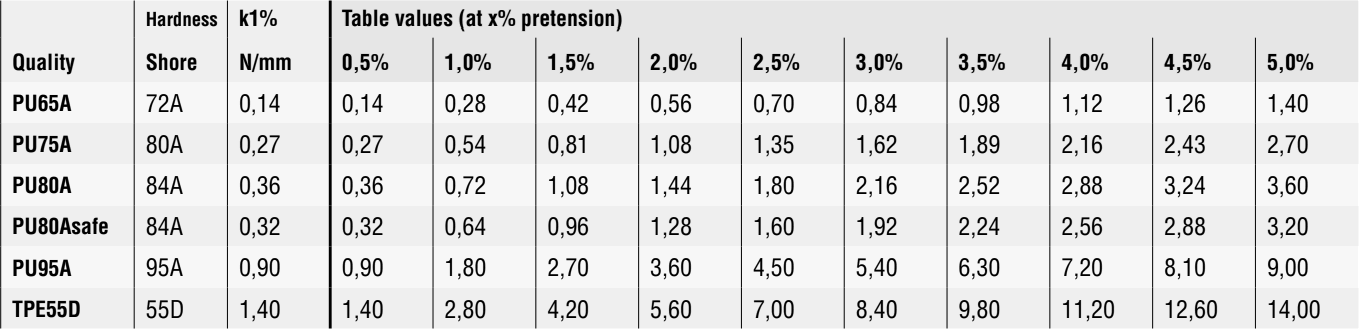

  Epaisseur de la courroie (en mm) : 1.8

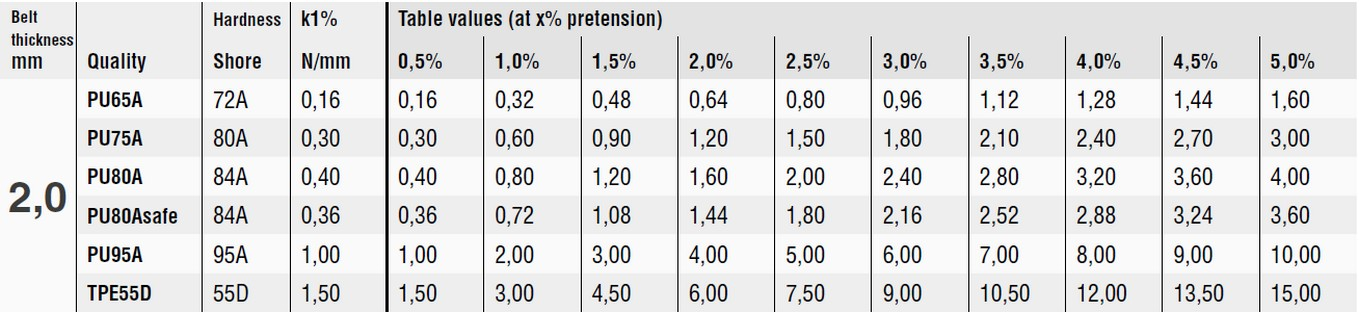

Epaisseur de la courroie (en mm) : 2.0

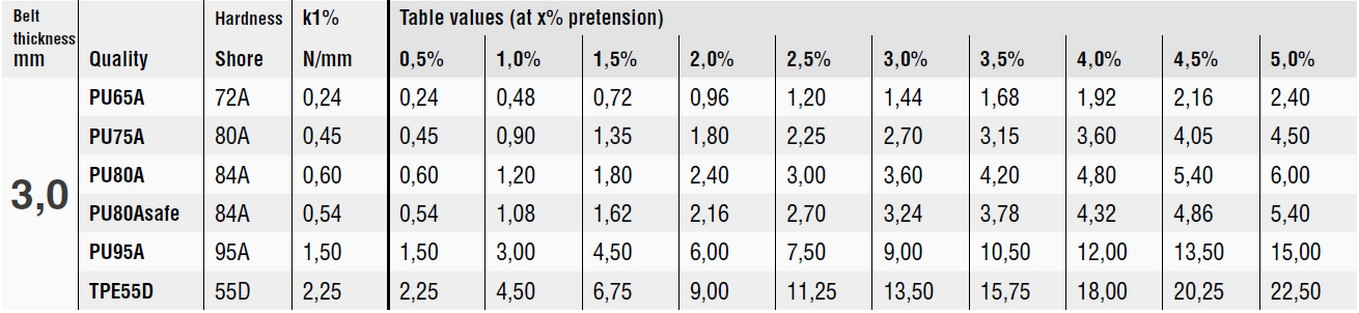

Epaisseur de la courroie (en mm) : 3.0

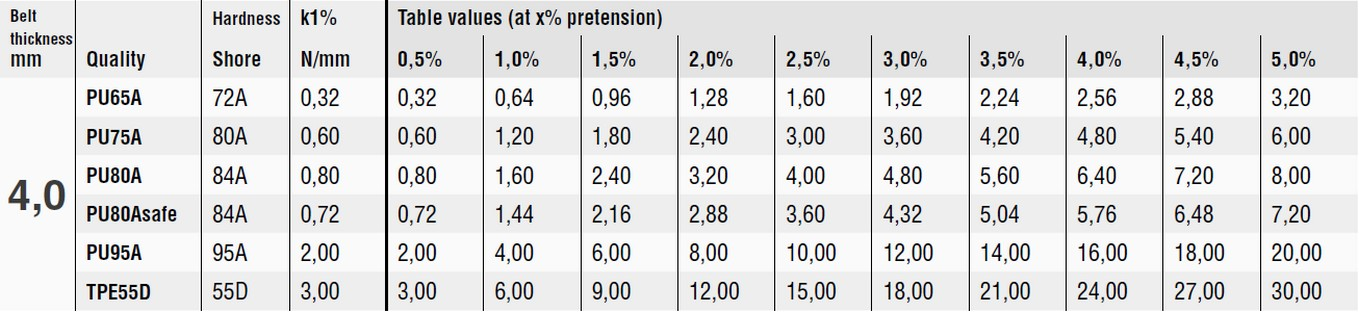

Epaisseur de la courroie (en mm) : 4.0



Formules de calcul générales pour la conception des courroies

Force de prétension (N)

k1% (N/mm) x largeur de la bande (mm) x Prétension (%) x 2

Charge de l'axe (N)

k1% (N/mm) x largeur de la bande (mm) x Prétension (%) x 2 / nombre d'axes

Poids max. de transport (kg)

k1% (N/mm) x largeur de la bande (mm) x Prétension (%) x 0,1
