¿Qué herramientas debo utilizar para colocar Pin Joint y EROJOINT?

Versión básica

Outillage de base

Versión con sistema de encendido

Outil pour mise sous tension

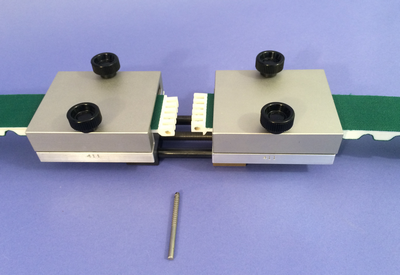

Sólo sistema de tensión
(para EROJOINT HP)

Système de tension pour courroie ERO HP uniquement

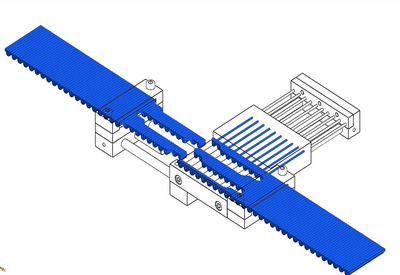

Fijación del cinturón

Fixation de la courroie dans l'outillage

Tensión de la correa

Mise sous tension de la courroie

Enhebrar las varillas

Insertion des tiges filetées

Vídeo de montaje de Poly Chain® GT Carbon™ EROJOINT con herramientas :

Por ejemplo:
Método de montaje de una correa Poly Chain® GT Carbon™ EROJOINT con varillas roscadas.

Etapa 1

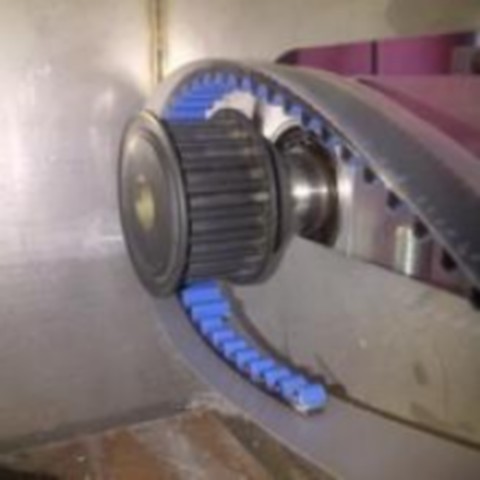

Insertion de la courroie à l'aide de la languette de passage

Introduzca la correa en la máquina. Utilice la guía suministrada como ayuda.

Fase 2

Mise en place de la courroie

Coloque ambos extremos de la correa en las mordazas.

Paso 3

Vissage de la vis de tension

Apriete el tornillo tensor.

Paso 4

Verrouillage de l'outil par vissage

Coloque los tornillos y bloquee la herramienta con la placa central. A continuación, atornille las barras de carga para que las varillas encajen correctamente en la correa.

Paso 5

Compruebe que los pasadores no sobresalen de los extremos de la correa.
