Bandeau_courroie TPU F160 speciale

Courroies dentées polyuréthanes hors standards

Les courroies Gates TPU Synchro-Power GPP sont des courroies haute performance, de qualité supérieure, conçues pour améliorer la précision à haute vitesse.

Les courroies GPP standard utilisent des câbles de renfort en acier pour offrir une résistance à la traction optimale et permettre des diamètres de poulie réduits. Les courroies RSL renforcées ont une résistance à la traction et une rigidité très élevées pour une flexibilité dynamique élevée.

Hauteur

Courroies Gates GPP

Ces courroies sont idéales pour les applications de positionnement et de levage vertical hautement dynamiques.

Un tissu en nylon résistant à l'usure sur le côté denté permet aux courroies de fonctionner en douceur avec une résistance élevée à l'abrasion et un minimum de bruit.

Courroie dentée à profil parabolique 8M _ GPP8

Courroies dentées Synchro-Power GPP8

La courroie à profil parabolique Gates TPU basic 8M convient parfaitement pour les applications d'actionnement linéaire légères et moyennes, les systèmes d'ouverture de portes et toute autre application nécessitant un système de courroie dentée soudée sans fin pour le transport.

  • Le câblage en acier très flexible permet de s'adapter aux très petits diamètres de poulie
  • Le câblage en acier inoxydable est disponible en option pour les environnements hautement corrosifs
  • L'uréthane 92°Shore A standard est durable et résistant à l'abrasion pour des températures de -5 à +70°C
  • Pour les applications à basse température (congélation, entreposage ou équipement extérieur), l'uréthane basse température existe en option
  • La forme des dents ISO 13050 R8 est utilisée pour les poulies RPP8 et HTD8M
  • Côté dent en tissu nylon pour un faible frottement et un faible bruit - côté arrière en tissu nylon en option
Courroie dentée GPP8-RSL Câblage Acier renforcé

Courroies dentées Synchro-Power GPP8-RSL

Disponibles dans les mêmes dimensions que la GPP8, notre courroie RSL est équipée d'un câble en acier haute résistance.
Une courroie GPP8-RHF est disponible pour les petits diamètres de poulie.

  • Une résistance à la traction et une rigidité plus élevées sont parfaites pour les applications linéaires de haute précision et très dynamiques, de charge légère à moyenne, ainsi que pour les applications de poids moyen.
  • Applications standards : Poulies RPP8 ou HTD8M
  • Applications à charge élevée : Les poulies HTD8M SG (rainure peu profonde) sont recommandées pour une adaptation parfaite et une durée de vie plus longue
  • Version standard pour des températures de -5 à +70°C (version basse température pour -30 à +50°C).
  • Côté dent en tissu nylon pour un faible frottement et un faible bruit - côté arrière en tissu nylon en option.
Courroie dentée GPP14 avec câble spécial

Courroies dentées Synchro-Power GPP14

Grâce à un câblage spécial, notre courroie à profil parabolique à pas 14M offre une grande résistance à la traction et une rigidité extrêmement élevée pour un allongement élastique moindre.

  • La forme des dents ISO 13050 R14 fonctionne dans les poulies RPP14 ou HTD14M
  • Applications à charge élevée : Les poulies HTD14M SG (à gorge peu profonde) sont recommandées pour une durée de vie plus longue
  • Version standard pour des températures de -5 à +70°C (version basse température pour -30 à +50°C)
  • Côté dent en tissu nylon pour un faible frottement et un faible bruit - en option, tissu nylon sur la dent et le dos.
Courroie dentée GPP14-RSL _ Applications de levage lourd, manutention, forte charge

Courroies dentées Synchro-Power GPP14-RSL

Grâce à sa résistance extrêmement élevée, notre courroie GPP14-RSL est parfaite pour les applications de levage lourd et de mouvement linéaire hautement dynamique, telles que les transstockeurs à forte charge dans les entrepôts automatisés, y compris les congélateurs et les élévateurs de matériaux dans l'industrie automobile.

  • Applications à charge élevée : Utilisez les poulies HTD14M SG (rainure peu profonde) pour un ajustement parfait et une durée de vie plus longue
  • Version standard pour des températures de -5 à +70°C (version basse température pour -30 à +50°C)
  • Côté dent en tissu nylon pour un faible frottement et un faible bruit - tissu nylon en option sur la dent et le dos de la poulie.

Autres types de courroies dentées hors standards :

Hauteur
Courroie crantée de levage HPL14-RSL

Courroies de levage HPL14M

UN MOUVEMENT LINÉAIRE PRÉCIS ET DURABLE

Nos avancées en matière de science des matériaux, d'ingénierie de conception et de technologies de traitement permettent à Gates de fournir des produits à haute résistance à la traction pour les applications impliquant des charges lourdes ou des fortes accélérations.

La rigidité extrêmement élevée de la HPL14-RSL permet d'obtenir une grande précision lors d'un long actionnement linéaire avec un allongement élastique minimal sous une charge élevée.

La courroie HPL14-RSL standard est équipée d'un tissu en nylon sur les dents.

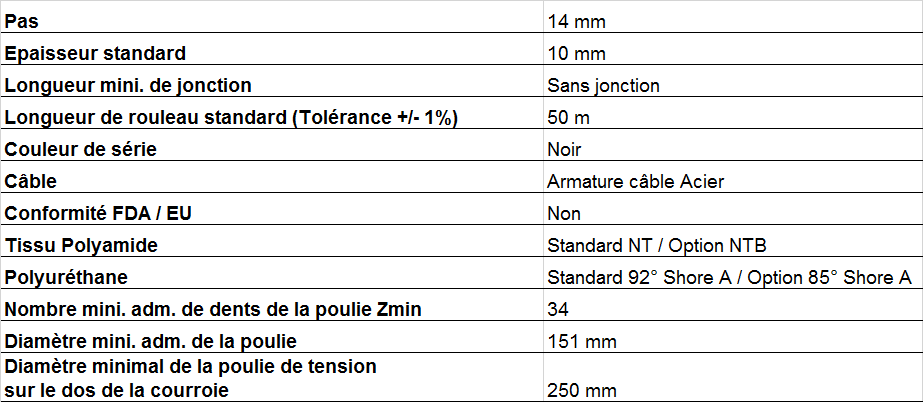

Caractéristiques du produit :

courroie dentée e-belt _ Fixation des connecteurs électriques

Courroies dentées e-Belt

Les câbles acier des courroies sont exposés aux extrémités de la courroie pour la fixation des connecteurs électriques. Les e-Belts à extrémités ouvertes peuvent être coupées à la longueur voulue. Plusieurs pas de courroies dentées et de courroies plates sont disponibles.

Ces courroies permettent de fournir une puissance électrique limitée à de petits moteurs ou actionneurs et peuvent transmettre des signaux électriques - ce qui permet d'économiser l'espace et les coûts d'installations séparées de câbles électriques et de guides. La puissance maximale est déterminée par la construction et le nombre de câbles d'acier utilisés pour la transmission électrique.

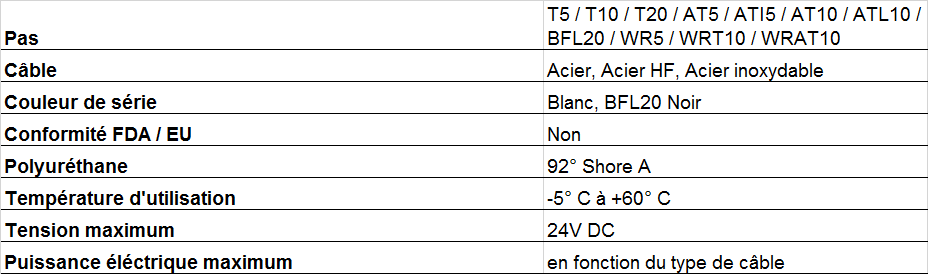

Caractéristiques du produit :
