Courroies dentées à guides intégrés

Pour assurer un guidage parfait, les courroies dentées peuvent être pourvues de guide. Il existe des guides rapportés ou coextrudés.

Guides coextrudés :

L’avantage des courroies à guides coextrudés / intégrés sont les coûts de fabrication et la meilleure tenue du guide dans le temps. La partie guide est réalisée avec le même polyuréthane que la courroie. Mais tous les profils de denture n’existent pas.

Les guides coextrudés sont crantés pour favoriser l’enroulement sur les poulies. Cela permet l’utilisation de poulies de plus petit diamètre.

Hauteur

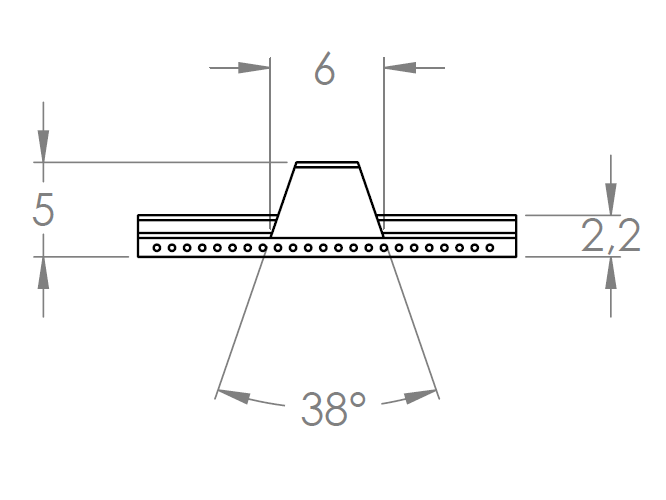

Courroie à guide intégré T5V

Hauteur

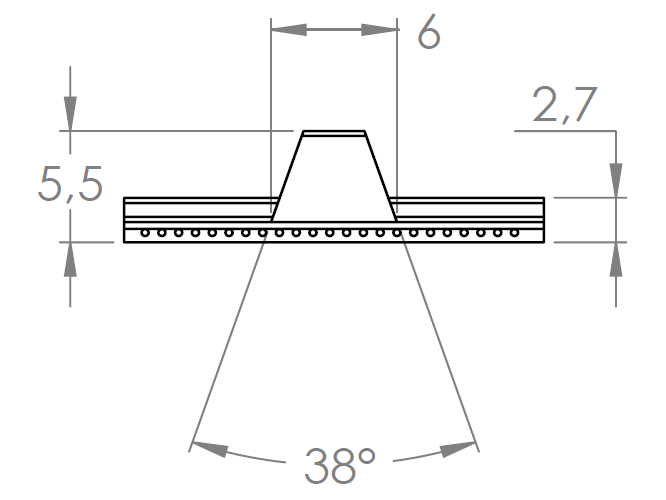

Courroie à guide intégré AT5V

Hauteur

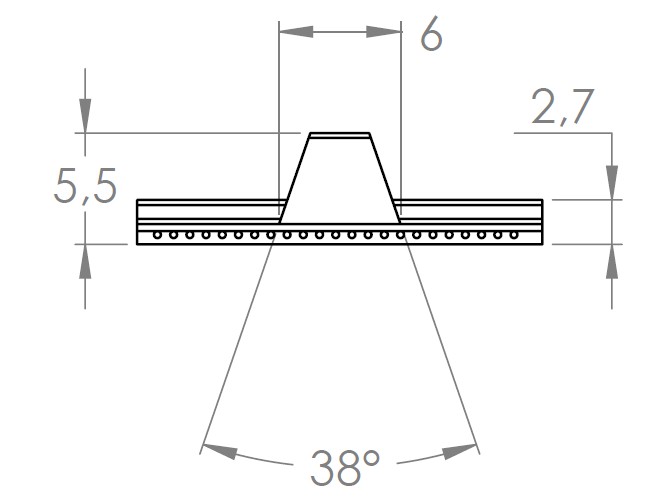

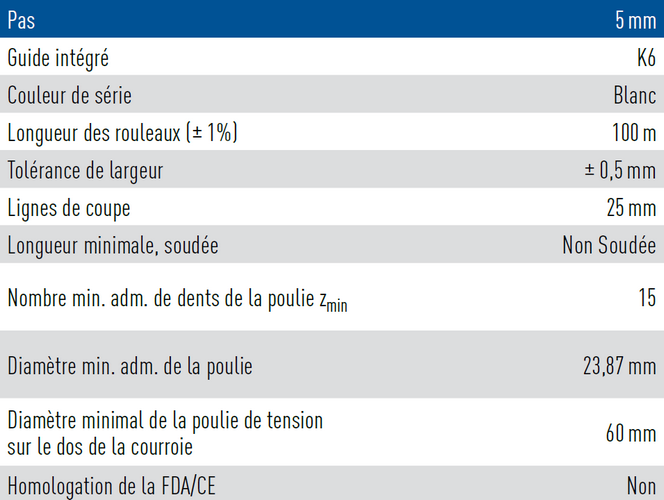

Courroie à guide intégré ATL5V

Hauteur

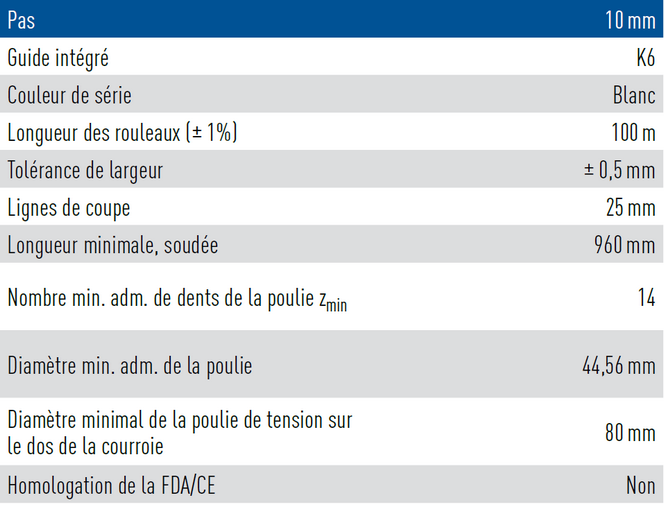

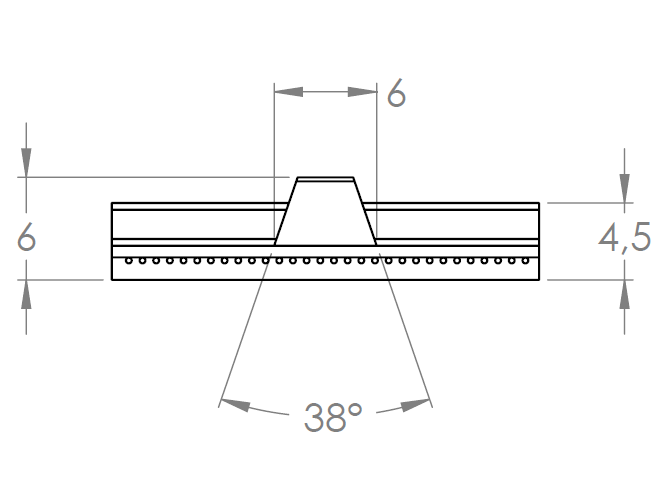

Courroie à guide intégré T10VS

Hauteur

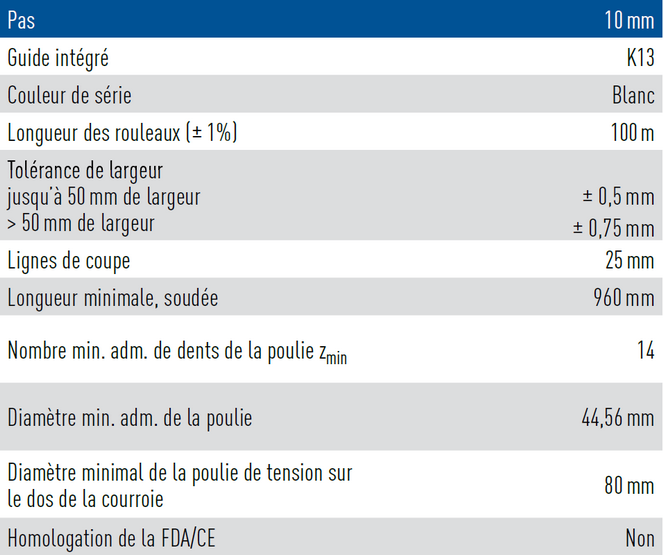

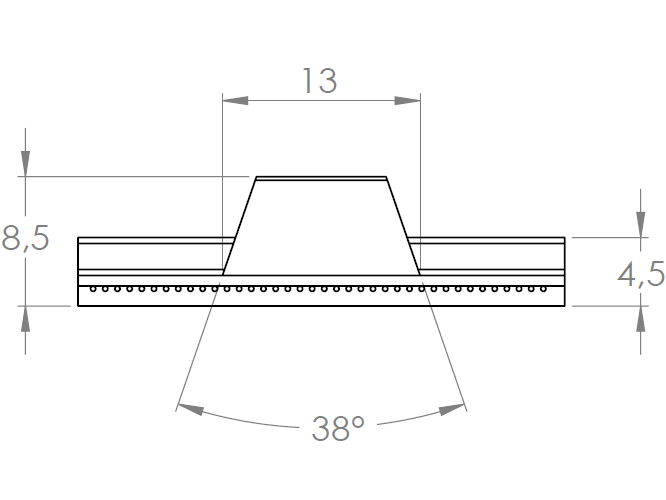

Courroie à guide intégré T10V

Hauteur

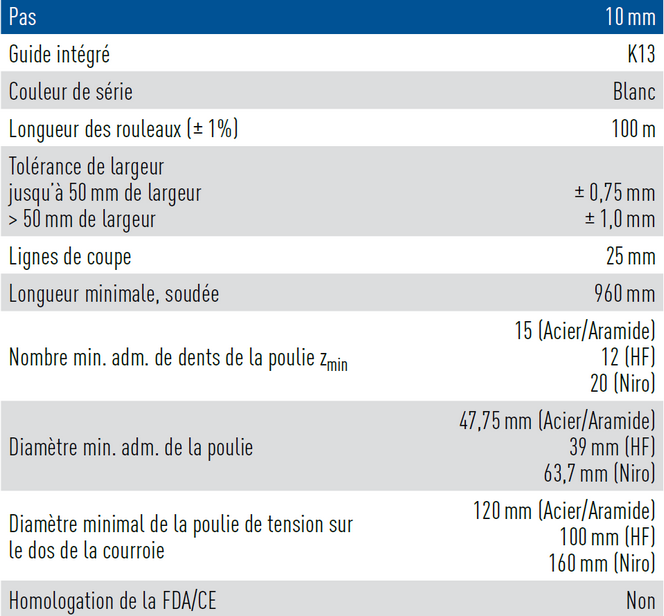

Courroie à guide intégré AT10V

Hauteur

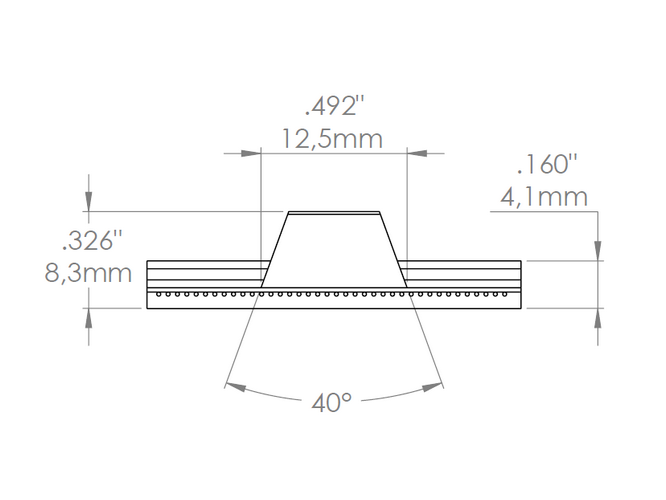

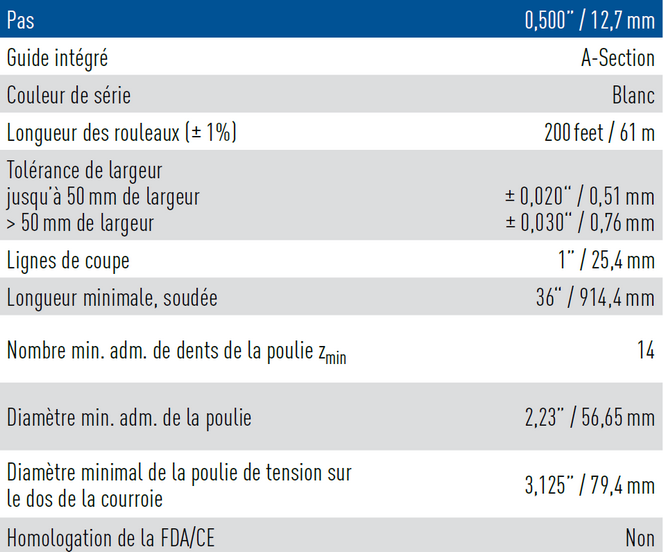

Courroie à guide intégré HV

Hauteur

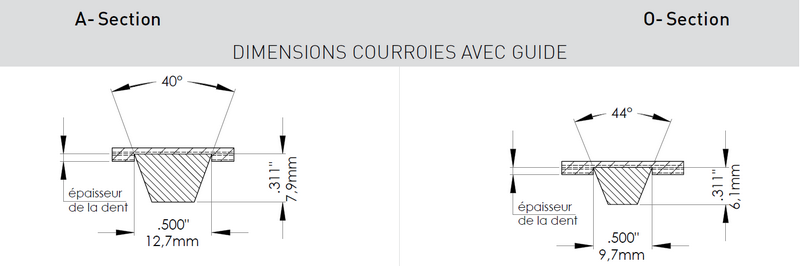

Dimensions des profils de guidage rapportés :

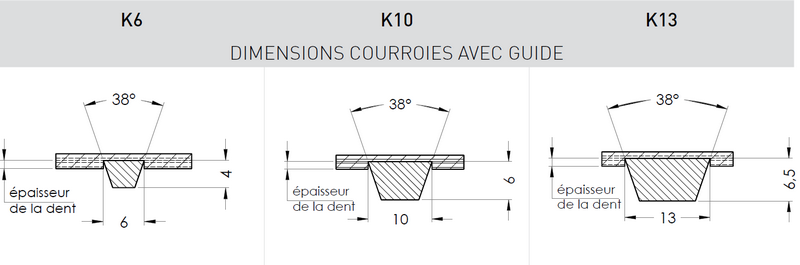

La courroie est usinée pour réaliser une rainure et le profil de guidage trapézoïdal est fusionné dans cette rainure.
Il existe des profils de guidage spécifiquement adaptés aux courroies dentées mais l’on peut également utiliser des profils polyuréthanes de bandes transporteuses (crantés de préférence pour diminuer les diamètres d’enroulement).

Courroies synchrones - METRIQUE

 Courroies synchrones - EN POUCES
