Quels outils utiliser pour monter les pin joint et ERO Joint® ?

Version de base

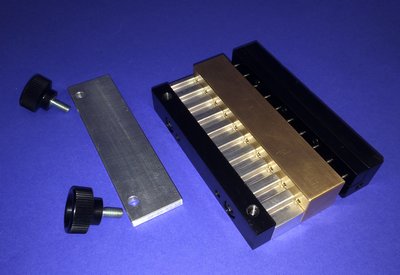

Outillage de base



Version avec système de mise sous tension

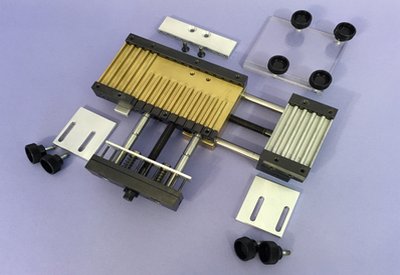

Outil pour mise sous tension



Système de tension uniquement
(pour ERO Joint® HP)

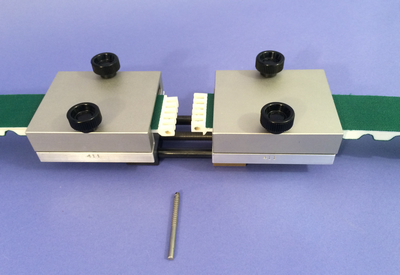

Système de tension pour courroie ERO HP uniquement



Fixation de la courroie

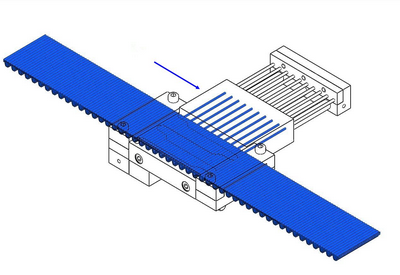

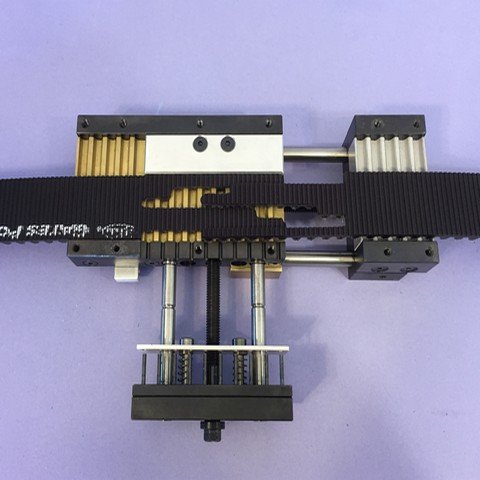

Fixation de la courroie dans l'outillage



Tension de la courroie

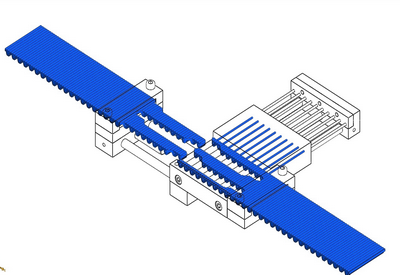

Mise sous tension de la courroie



Enfilage des tiges

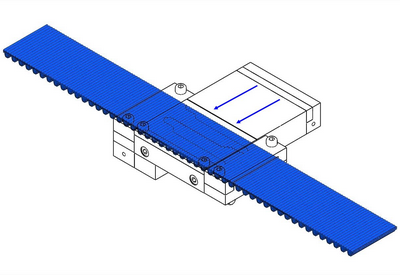

Insertion des tiges filetées





Vidéo d'assemblage de la Poly Chain® GT Carbon™ ERO Joint® avec outillage :



Pour exemple :
Méthode de montage d'une courroie Poly Chain® GT Carbon™ ERO Joint® avec des tiges filetées

Etape 1

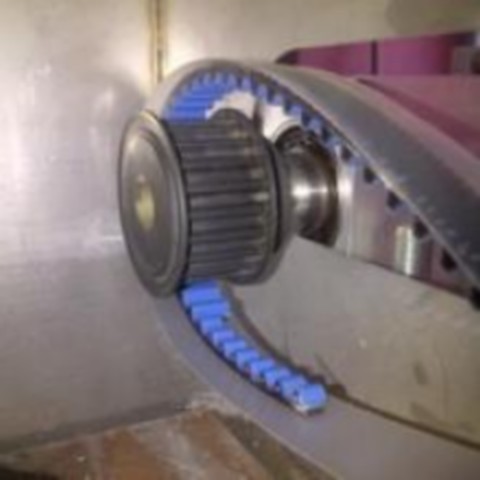

Insertion de la courroie à l'aide de la languette de passage



Insérez la courroie dans la machine. Utilisez la languette de passage fournie pour vous aider.

Etape 2

Mise en place de la courroie



Placez les deux extrémités de la courroie dans les mâchoires.

Etape 3

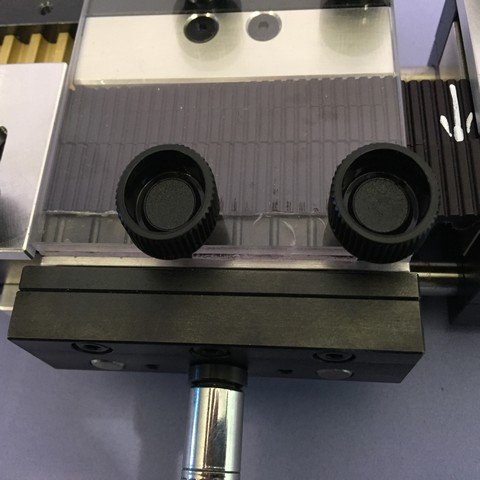

Vissage de la vis de tension



Vissez la vis de tension.

Etape 4

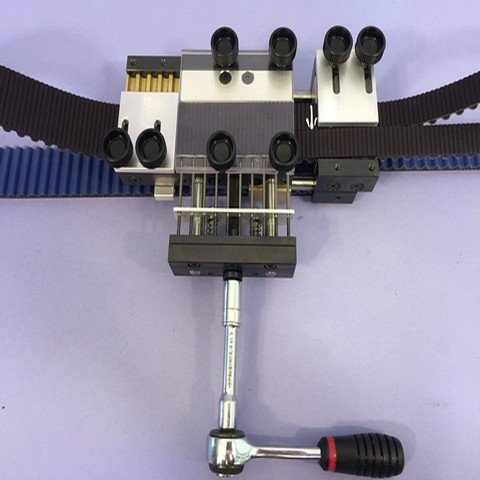

Verrouillage de l'outil par vissage



Placez les vis et verrouillez l'outil avec la plaque centrale. Ensuite, vissez les barres de chargement de sorte que les tiges s’enfilent correctement dans la courroie.

Etape 5

Vérifiez que les tiges ne dépassent pas des extrémités de la courroie.
